PROTEL SCHEMATIC CAPTURE

PRAKTEK GAMBAR TEKNIK

PROTEL SCHEMATIC CAPTURE

Protel schematic capture merupakan salah satu perangkat lunak yang dibuat untuk mendesain rangkaian elektronika dimana rangkaian schematic tersebut selanjutnya dapat diubah ke gambar prined circuit board (PCB).

Adapun komponen - komponen yang dibutuhkan untuk membuat gambar tersebut  terdapat pada library  -->D_DEVICE.LIB  dengan kotak pilihan Component In Library ,lalu carilah nama-nama berikut ini sesuai pada gambar:

a. Resistor,terdapat pada kotak pilihan RE2 --> Place

b. ZENER1 --> Place

c. PNP --> Place

d. LED --> Place

e.

Untuk membuat garis

Untuk membuat titik

Untuk membuat lampu/power ground

Kotak pilihan untuk mencari ketiga komponen diatas

CONTOH GAMBAR YANG AKAN DIBUAT

KOMPONEN YANG DIBUTUHKAN



LANGKAH-LANGKAH MENGGUNAKAN PROTEL SCHEMATIC CAPTURE

Pastikan jika kita telah mempunyai software protelnya terlebih dahulu.Jika belum di install,lakukan penginstallan terlebih dahulu.

1.     Klik start menu,kemudian pilih schematic editor (capture) untuk masuk ke lembar kerja.Maka akan muncul tampilan seperti dibawah ini:

2.       Setelah muncul tampilan tersebut klik file --> new untuk memulai lembar kerja baru.Maka akan muncul lembar kerja yang siap digunakan.



 3.     Setelah muncul tampilan seperti diatas,pilih ikon zoom yang terdapat pada toolbar untuk memperbesar gambar rangkaian.

Jika telah di zoom,tampilan akan menjadi seperti dibawah ini :

4. Jika gambar telah di perbesar,langkah selanjutnya membuat garis dengan bantuan ikon untuk membuat garis.Ikuti sperti gambar dibawah ini :

5. Kemudian setelah semua garis terpasang dan membentuk sebuah rangkaian,selanjutnya tambahkan resistor sesuai dengan gamabar dibawah ini :

6. Setelah semua resistor dipasang,tambahkan juga ZENER.Seperti yang terlihat pada gambar dibawah ini :

7.Selanjutnya tambahkan LED,ikuti gambar dibawah ini :

8. Jika LED sudah terpasang,langkah selanjutnya tambahkan juga PNP dengan ketentuan seperti berikut :

9. Kemudian berilah titik – titik pada garis yang telah di tentukan dengan bantuan ikon untuk membuat titik.Seperti yang terlihat pada gambar dibawah ini :

10. Tambahkan juga VCC dengan ikon untuk membuat VCC  lalu letakkan seperti gambar dibawah ini.Ubah bentuk dengan cara double klik --> circle dan double klik --> power ground

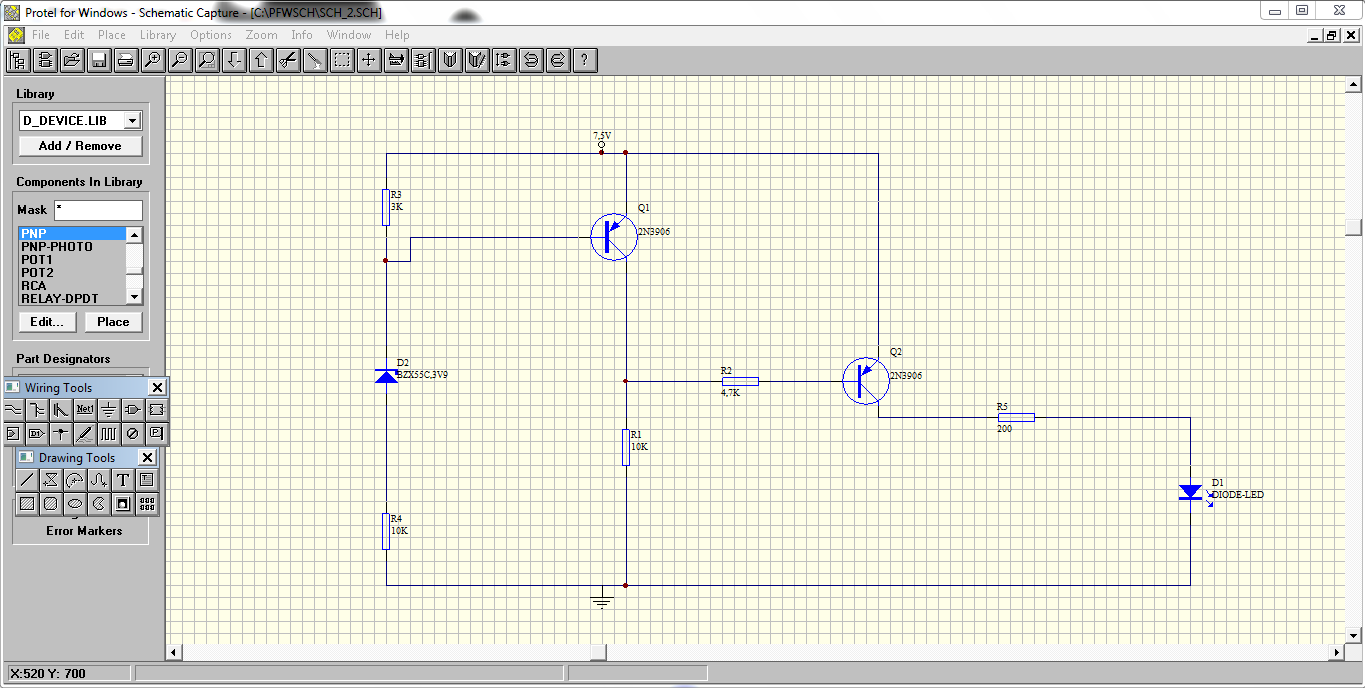

11. Jika semua komponen telah selesai dipasang,maka hasil akhir gambar akan seperti :

12. Terakhir ubah nama masing – masing komponen dengan cara klik ganda pada masing – masing komponen.Adapun ketentuan dari nama – nama komponen tersebut,seperti yang terlihat pada gambar dibawah ini :
