KONFIGURASI JARINGAN EIGRP

KONFIGURASI JARINGAN EIGRP

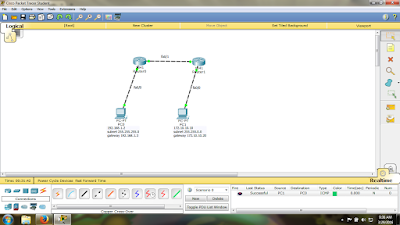

Design jaringan EIGRP

EIGRP (Enhanced Interior Gateway Routing Protocol)
 adalah Cisco proprietary routing protocol loosely berdasarkan asli IGRP.
EIGRP merupakan lanjutan jarak-vector routing protocol, dengan optimasi untuk
meminimalkan kedua rute ketidakstabilan yang timbul setelah perubahan topologi,
serta penggunaan bandwidth dan proses power dalam router.

Intinya adalah, ketika kita membuat sebuah jaringan kelas yang berbeda atau subnet yang berbeda,
akan sangat jelas bahwa kita membutuhkan sebuah router, pada kasus-kasus dan pembahasan sebelumnya,
kita sudah mencoba menghubungkan kelas-kelas dan subnet-subnet
yang berbeda dengan menggunakan router, tetapi hanya 1 router,
 nah, bagaimana jika kita menggunakan 2 router.
 Intinya adalah, EIGRP berfungsi untuk menghubungkan router 1 dengan router
yang lain dengan cara mengenalkan network-network pada setiap interface
 yang berada pada router itu sendiri…ya, kurang lebihnya kayak
 pengaturan gateway pada setiap PC gitu…pembahasan network ini sendiri yang sedikit rumit,
disini langsung saja saya pilihkan contoh kasus yang mudah,
sedangkan untuk network, akan saya coba membahasnya pada artikel selanjutnya,
intinya alamat network itu tidak bias dipakai pada jaringan sama halnya seperti broadcast…

LANGKAH-LANGKAH :

1. Atur ip address PC 0 menjadi 192.168.1.2 dengan subnet mask 255.255.255.0,

gatewaynya 192.168.1.3



 2. Atur ip address PC2 menjadi 172.10.10.10 dengan subnet mask 255.255.0.0,

gatewaynya 172.10.10.20



3. Klik 2X router dan masuk ke tab CLI.Atur pada masing - masing router.

Pada jendela CLI kita langsung masuk ke penyetingan EIGRP.

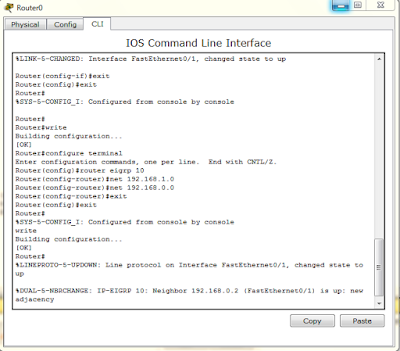

ROUTER0:

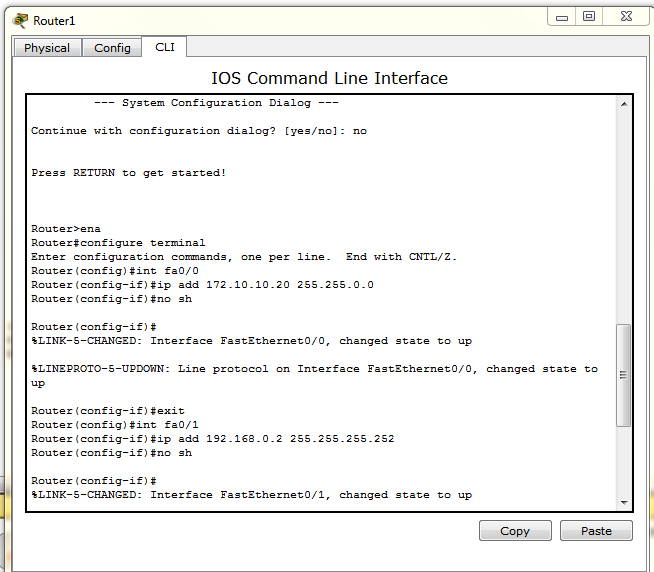

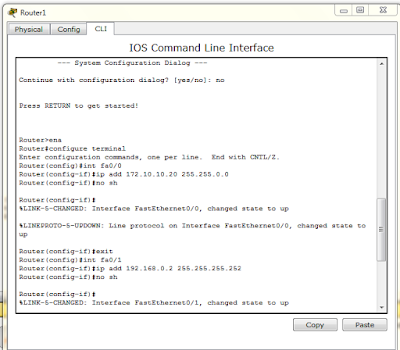

 ROUTER1:

 4. Setelah melakukan penyetingan EIGRP pada router,

langkah selanjutnya lakukan pengepingan pada masing-masing PC.

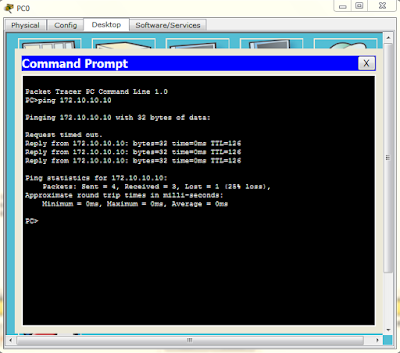

PC 0

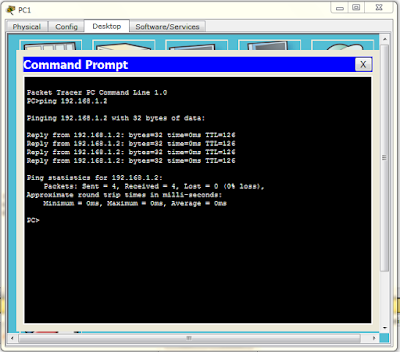

PC 1

5. Setelah selesai melakukan ping,terakhir lakukan pengiriman surat (file)

dari pc satu ke pc lainnya begitu pula sebaliknya.

--> SELAMAT MENCOBA <--

KONEKSI JARINGAN DENGAN TIGA ROUTER (OSPF)

KONEKSI JARINGAN DENGAN TIGA ROUTER

Langkah - langkah sebagai berikut

1. letakkan masing-masing PC,switch,dan router sesuai gambar dibawah ini :

2. kemudian ubahlah IP Address dan gatewaynya pada masing - masing PC.



3.Selanjutnya beri nama masing-masing router,dengan cara:

4.ikuti langkah dibawah ini :



5. setelah semua pc dan router disetting seperti cara diatas

 selanjutnya lakukan ping pada masing-masing pc ke pc.

6. jika berhasil,selanjutnya lakukan pengiriman surat dari pc ke pc.

-->mohon maaf bila panduan diatas kurang lengkap dsb,selamat mencoba ^,^ <--

KONEKSI JARINGAN DENGAN 4 ROUTER PADA CISCO PAKET TRACER

KONEKSI JARINGAN DENGAN 4 ROUTER PADA CISCO PAKET TRACER

1. Pertama - tama kita buat jaringan seperti gambar dibawah ini :

Setelah itu tambahkan 4 router-PT:

• hubungkan komputer ke hub dengan menggunakan kabel Copper Straight-Through.
• hubungkan hub ke router dengan menggunakan kabel Copper Straight-Through.
• hubungkan  router ke router dengan menggunakan kabel Copper Cross-Over

2. Kemudian ubah IP Address pada masing - masing PC,dengan cara mengklik pada tiap PC.

Misal seperti gambar dibawah ini:

Konfigurasinya :
klil PC --> Dekstop --> IP Configuration

 3. Setelah semua PC diberi IP Address dan Subnetnya.Selanjutnya klik router,lakukan penyetingan seperti :

klik Config :

ROUTING > RIP masukkan network (klik Add)

INTERFACE > Fastethernet0



 INTERFACE > Serial0

4. Jika semua router telah di seting seperti langkah diatas.Selanjutny klik CLI pada router:



Langkah-langkah perintahnya berikut ini :

- jika ada pertanyaan "Continue with configuration dialog? [yes/no] :". kita pilih no
- tekan enter, maka akan muncul prompt 'Router>' (okeh lanjut)
ROUTER 1:
Router>enable
Router#configure terminal
Router(config)#hostname router1        (memberi nama router... bebas)
router1(config)#enable secret satu    (memberi password admin... bebas)
router1(config)#line vty 0 4
router1(config-line)#login
router1(config-line)#password satu    (password untuk akses remote/telnet... bebas)
router1(config-line)#exit
router1(config)#interface fastethernet0/0    (sesuai dengan port yang kita gunakan)
router1(config-if)#ip address 192.168.10.254 255.255.255.0 (pemberian IP untuk fa0/0)
router1(config-if)#no shutdown
router1(config-if)#exit

ROUTER 2 :

router1(config)#interface serial2/0
router1(config-if)#ip address 10.0.0.1 255.0.0.0
router1(config-if)#bandwidth 64
router1(config-if)#clock rate 64000
router1(config-if)#no shutdown
router1(config-if)#exit

...........................................DST sampai router ke 5......................................

5. Maka simulasi yang akan muncul seperti gambar dibawah ini :



6. Terakhir lakukan pengiriman surat dari satu PC ke PC yang lain namun berbeda switch dan router.

----> SELAMAT MENCOBA <---

SHARING DATA MELALUI HUB

SHARING DATA MELALUI HUB

 Alat yang dipersiapkan :
1. 5 buah PC/Komputer (1 Komputer Server,sisanya Komputer Client).
2. Kabel UTP (straight)
3. 1 buah HUB

• IP SERVER : 192.168.0.2
• IP CLIENT : 192.168.0.1/3/4/5

Langkah kerja sebagai berikut:

1. Nyalakan masing - masing PC yang telah dipersiapkan.

2. Sambungkan kabel UTPnya ke HUB yang telah menyala.

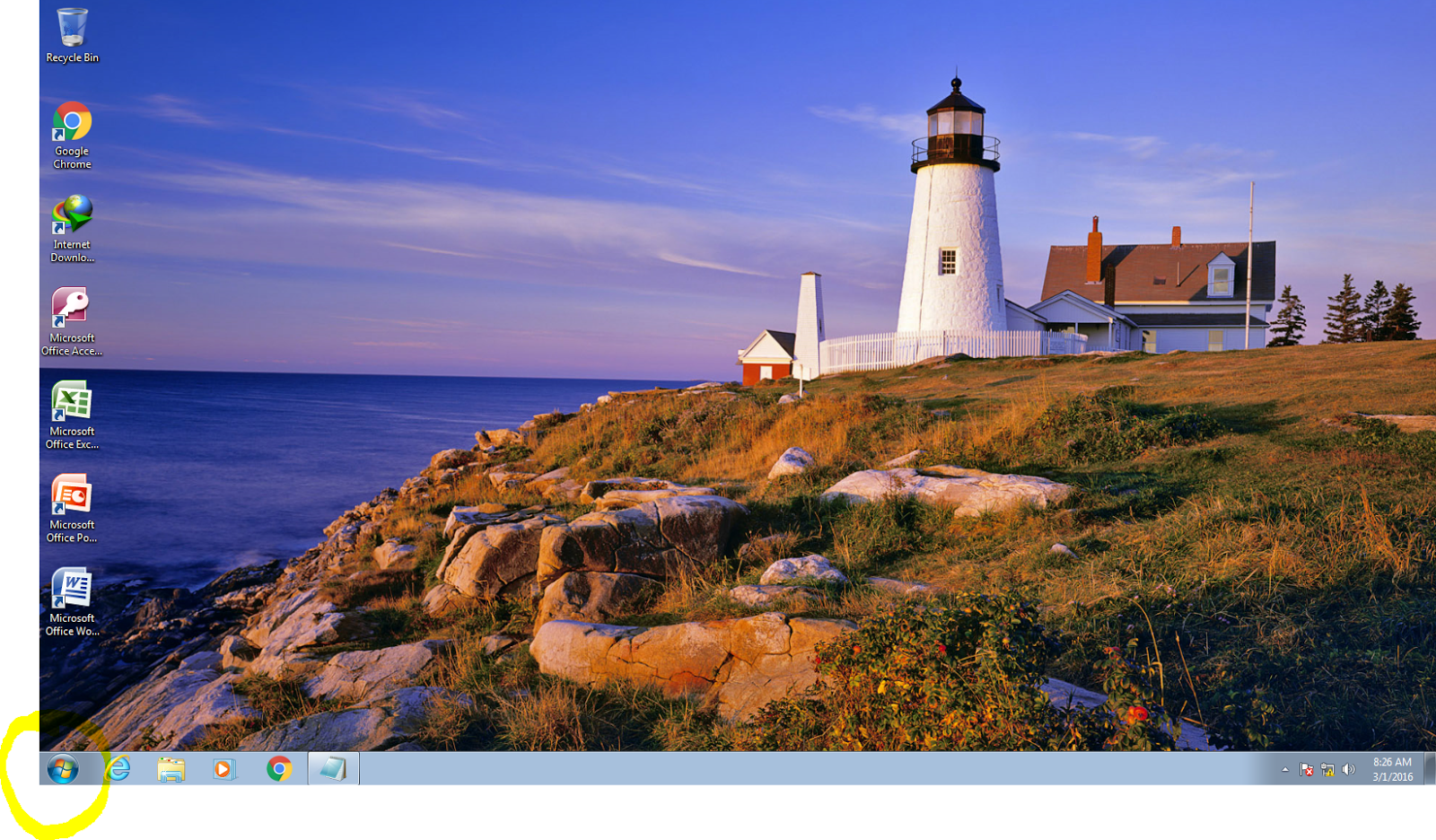

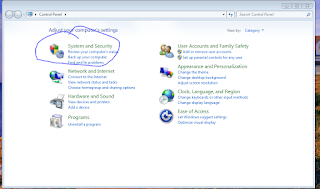

3. Matikan terlebih dahulu Windows Firewall,caranya klik START --> CONTROL PANEL --> SYSTEM AND SECURITY --> WINDOWS FIREWALL --> Turn Windows Firewall On or Off --> OK



4. Setelah windows Firewall dimatikan,langkah selanjutnya yakni mengubah alamat IP address nya:
Klik internet access .

5. Kemudian pilih Open Network and Sharing Center --> Change Adapter Setting.



6.  Pilih Local Area Connection,klik kanan Properties.

Pilih TCP 4 seperti gambar dibawah ini :

KLIK OK.

7. Kosongkan terlebih dahulu alamat IPnya,Lalu ubah seperti gambar berikut:

KLIK OK

 8. Setelah alamat IP diubah,Lakukan PING pada Cmd

untuk memanggil Komputer Client lainnya :

9. Jika terdapat tulisan reply from....artinya ip client lain yang kita ping berhasil.

10. Setelah semua IP di PING,langkah selanjutnya lakukan pengiriman data.

Caranya pilih file yang ingin di bagikan --> klik kanan Properties --> Sharing --> Share.



11. Jika ingin melakukan pengambilan file yang dikirim ke kita.

Caranya yakni Pilih Network pada Libraries --> Pilih PC tempat file yang ingin diambil --> Seret File yang ingin diambil ke dekstop.

SELAMAT MENCOBA ^.^
